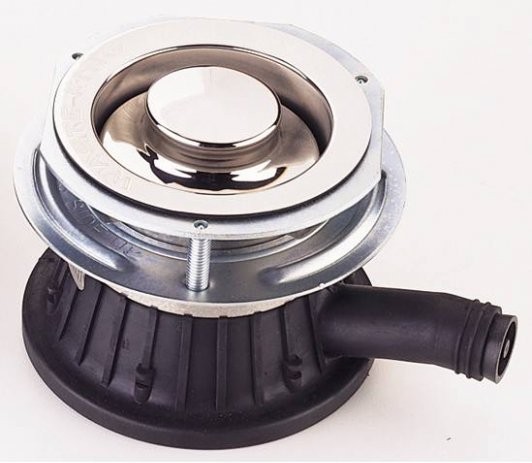

WKC adaptér 2539 do dřezu pro drtičky WKC 1000 a 1500

WKC adaptér 2539 do dřezu pro drtičky WKC 1000 a 1500

Základní WKC adaptér pro instalaci PROFI drtičky do otvoru v dřezu 9cm.
Je součástí ceny drtiče odpadu Waste King Commercial 1000 a 1500.

Cena: 20 873 Kč s DPH
bez DPH: 17 250 Kč
Dostupnost: vyprodáno

WKC adaptér č.: 2539 otvor v dřezu 9 cm pro snadnou instalaci drtičky Waste King 1000 a 1500.

Pokud potřebujet jen část adaptéru, požadovaný díl Vám naceníme.



Dokumenty ke stažení

 Rozkres, sestavení, návod na přípojný adaptér.pdf 885.00 KB

POPIS: Předtím, než začnete instalovat zařízení, přečtěte si pečlivě tyto instrukce

Sestavení dřezové příruby
(budete potřebovat instalatérský silikon)

1. Montážní sestava na dřez (SM) se skládá z následujících částí:
(A) dřezová příruba
(B) těsnění opěrného kroužku
(C) opěrný kroužek
(D) montážní kroužek
(E) montážní šroub

2. Spodní část dřezové příruby natřete instalatérským silikonem.
Umístěte přírubu do otvoru v dřezu.Jakmile je příruba usazena v dřezu,
už s ní nepohybujte.

3. Našroubujte 3 montážní šrouby (E) ze spodní strany
do montážního kroužku (D) zhruba do poloviny délky závitu.
Důležité: nápis "THIS SIDE UP"na montážním kroužku
musí směřovat nahoru!

4. Pak dejte opěrný kroužek (C) na hroty našroubovaných šroubů.
Těsnění opěrného kroužku položte na opěrný kroužek.

5. Přidržujte dřezovou přírubu (shora), vsuňte tuto sestavu jako
celek přes výčnělky v dřezové přírubě tak, aby vlisy v montážním
a opěrném kroužku přešly plynule přes dolní hranu dřezové
příruby. Otočte s touto sestavou proti směru
hodin. ručiček (doleva) cca o 60 stupňů (vystředit).
Tímto pootočením dojde k uzamknutí sestavi proti propadnutí,
a nyní můžete rovnoměrně přitáhnout šrouby a montážní
kroužek se opírá o výstupky dřezové příruby.

6. Pro zajištění vodotěsnosti spoje mezi přírubou a dřezem
utahujte rovnoměrně tři montážní šrouby.
Tím upevníte SM adaptér k otvoru dřezu.
NEUTAHUJTE PŘÍLIŠ ! To by totiž mohlo způsobit ohnutí
opěrného kroužku a drtič by se pak jen těžko nasazoval.

7.V tomto kroku budete potřebovat:
(H) gumovou propojovací manžetu
(F) manžetu proti zpět.vystříknutí
(I) zátku vpusti
Namažte vnitřní hranu spodní části gumové propojovací manžety
tekutým mýdlem anebo rostlinným olejem (pro snazší instalaci).
Pak nasouvejte spodní hranu propojovací manžety přes kovovový
lem komory drtiče až lem zaskočí do drážky v manžetě.
Pak použijte předtím demontované díly označené
na obrázku hvězdičkou "*". Ustavte montážní kroužky tak,
že jejich předěly budou v protilehlých stranách.
Nasaďte šrouby a rovnoměrně utátněte.
Odstraňte zátku vpusti, pokud připojujete přívod vody.
Umístěte manžetu proti vystříknutí (F) na dno do drážky
propojovací gumové manžety cca 2,5 cm od vrchu propojovací manžety.

PŘIPOJENÍ DRTIČE NA MONTÁŽNÍ SESTAVU SM
8. budete potřebovat
(G) kruhovou svorku
Umístěte kruh.svorku (G) volně kolem propojovací manžety dle obr.
Namažte horní okraj propojovací manžety tekutým mýdlem
nebo rostlinným olejem (pro snazší instalaci).
Pak nasouvejte propojovací manžetu na dřezovou přírubu,
až zaskoší do drážky. Drtičem pak lze otáčet, abychom dosáhli
polohy vhodné pro vodoinstalaci.
Utáhněte opatrně šoub kruhové svorky tak,
aby nedošlo k pokřivení gumové propojovací manžety.
Drtič je nainstalován. Je zavěšen na dřezu a vy můžete
provádět vodoinstalační práce.
